Industrielle zentrale Wasser-Kühler-abkühlende Plastikmaschine OCM-5W 220V/380V/415V

OCM-W wassergekühlte abkühlende Maschine industrielles Chil…

BENENNUNG DES PRINZIPS

OCM – xxW

①②

①Orste-Form-abkühlende Maschine

②Energie des Kompressors (HP), W=Water-cooled

EIGENSCHAFTEN

1.         Abkühlung ist von 7 bis 25 ^OC.

2.         Isolierwasserbehälter wird vom Edelstahl gemacht.

3.         Der Frostschutzthermostat ist ausgerüstet Standard.

4.         Wird hoch-leistungsfähiges Kühlmittel R22 in OMC-W Reihe angenommen. Die Abkühlungsschleife, die durch Hochs und Tiefs-Druckschalter kontrolliert ist, stellt gute Kühlwirkung sicher.

5.         Der Überlastschutz ist ausgerüstet für Kompressor und Pumpe Standard.

6.         Genauer Temperaturbegrenzer mit einer Genauigkeit von ±1 ^OC wird angenommen.

7.         Niederdruckpumpe ist Standardausrüstung.

8.         Markenkompressor mit lärmarmem Niveau, niedrigem Energieverbrauch und langer Nutzungsdauer wird eingesetzt.

9.         Rohr-in-SHELL-Kondensator mit ausgezeichneter Wärmeübertragung und schneller Kühlwirkung wird angenommen.

ANWENDUNG

Abkühlende Maschine der Form wird benutzt, um den Produktformteilzyklus, es zu verkürzen ist auch anwendbar beim Abkühlen der Ausrüstung, um eine erforderliche Temperatur beizubehalten. Außerdem ist es für andere Industriefelder mit ähnlicher abkühlender Anforderung passend.

FUNKTIONSentwurf

Der Kompressor fängt an zu arbeiten, wenn abkühlende Maschine OCM-W Form oben beginnt. Kühlmittel wird in Hochdruckgas der hohen Temperatur im Prozess von B zu C, und, beim Überschreiten zusammengedrückt dann abgekühlt zu werden durch Kondensator und in Flüssigkeit geändert zu werden. Hitze wird durch die Kaltluft weggenommen. Im Prozess von C zu D bis E und F, wird flüssiges Kühlmittel durch den trockeneren Filter getrocknet und gefiltert. Nach dem überschreitet es durch Magnetventil, Niveauschalter und erreicht dann das Expansionsventil. Im Prozess von F zu G, wird das flüssige Hochdruckkühlmittel gedrosselt und auf normalen Luftdruck umgestellt durch Hitzeexpansionsventil und -temperatur geht unten. Im Prozess von G zu A, absorbiert Kaltwasser die Hitze des Prozesswassers im Verdampfer und der Rückkehr zurück zu dem Kompressor. Dieser Wärmeaustauschprozeß wiederholt, bis Prozesswasser unten zur erforderlichen Temperatur abgekühlt ist.

Heißluftüberbrückungsfunktion: der Kompressor fährt fort zu arbeiten, wenn das Prozesswasser unten zur erforderlichen Temperatur abgekühlt wird, dann öffnet sich das Heißluftsicherheitsventil als die Temperaturabfälle zu seinem Sollwert. Ein Teil des Kühlmittels von den Kompressordurchläufen durch Sicherheitsventil und dann erreicht den Verdampfer und gleicht Teil der Maschinenkälteleistung aus und geht dann zurück zum Kompressor, ohne durch Kondensator zu überschreiten. Mithilfe des Heißluftsicherheitsventils kann System in ausgeglichener Bedingung bleiben und kann Regelgenauigkeit innerhalb ±1 ^OC mittlerweile halten.

PARAMETER

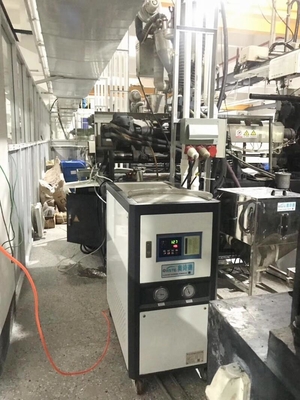

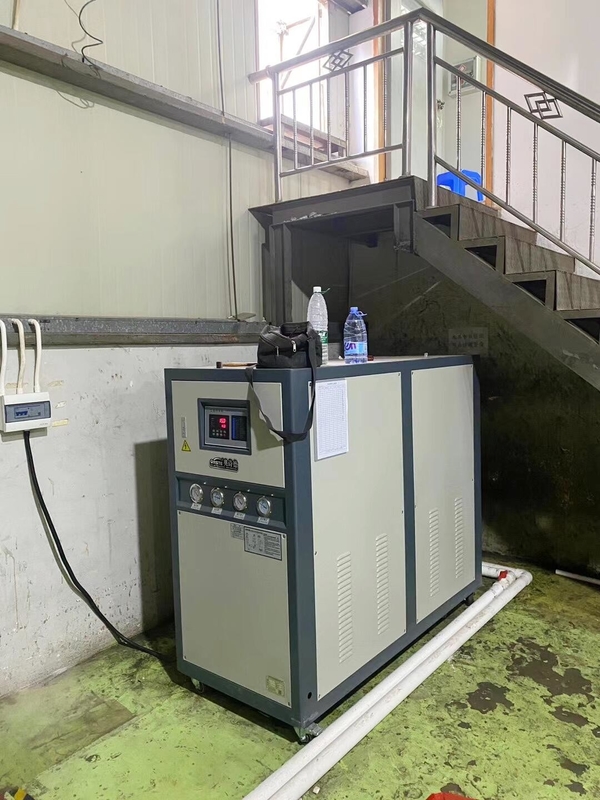

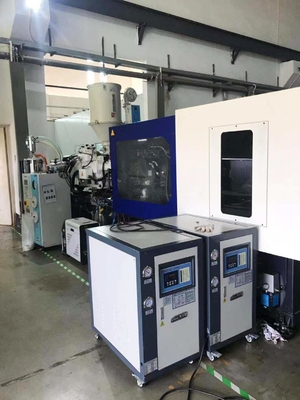

Anwendungs-Fälle
