Volumetrischer Dosierer Masterbatch Dosierungsmachine.pd OVD…
OVD - xx - xx - x
①② ③ ④
①Volumetrischer Dosierer Orste

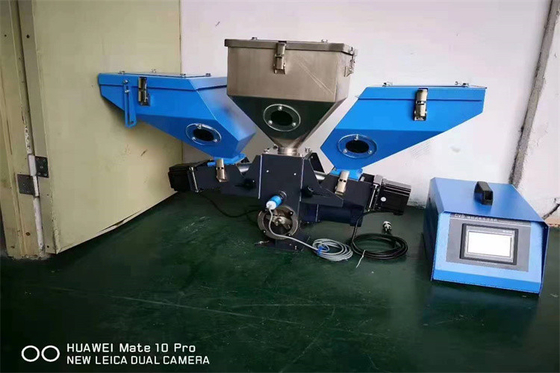

②D=Double-Farbdosierer
③Gang-Verhältnis des Motors
④Schrauben-Durchmesser (Millimeter)
- Einheit wird von den Standardmodulen für Leichtigkeit der Reinigung, der Zerlegung und der Austauschbarkeit enthalten.
- Nehmen Sie leistungsfähigen schwanzlosen DC-Motor an und geben Sie von der Wartung frei.
- Schrauben dosierend, werden von Edelstahl 304 für Präzision und Haltbarkeit gemacht.
- Trichtermagneten werden in der Standardbasis ausgerüstet, um Formteilmaschinenschraubenschaden zu vermeiden.
- Externe Signale können Eingabe zum Schaltkasten direkt sein.
- Das emittergekoppelte kann notiert werden, ohne unterbrochen worden durch Stromausfall.
- Obligatorische materielle Reinigung macht es einfacher, masterbatch zu ersetzen.
- können masterbatch Blockierung und Überlastung ermittelt werden, dann stellt Maschine ein und klingt eine Warnung.
Schwere Basis, niedriger Sensor
Volumetrische Dosierer OVD-Reihe sind für das Selbst-proportionale Mischen von reinen Materialien passend, schleifen, Masterstapel oder Zusätze nach. Die Farbzusätze werden entsprechend dem voreingestellten Anteil hinzugefügt und Parameter, Fehlergrenze ist innerhalb 1%. Es gibt zwei Modi von OVD, der separat am Spritzen und am Strangpressverfahren angewendet wird. Ein Gangmotor mit verschiedener Gangzuteilung wird zu einer Dosierungsschraube von 12, 16, 20, 24mm im Durchmesser verbunden, um einige Modelle mit dem Ertrag zu geben, der von 0.1kg/hr zu Drei-Farbe 110kg/hr. reicht und VierFARBdosierer sind- verfügbar, damit Kunden auf den verschiedenen Gebieten verwenden.
Signale vom Schaltschrank der digitalen Steuerung werden gesendet, um zu fahren, und Motor fängt an zu arbeiten. Die drehende Kraft wird auf die Dosierungsschraube durch Wellenverbindungsstück übertragen. Farbzusätze im Trichterfall in die Nut der Beförderung der Schraube, dann werden zur Trichterbasis durch drehende Aktion der Schraube genommen.
| Modell |
Einzelne Farbeinheit |
Doppelte Farbeinheit |
| OVD-30-24 |
OVD-30-20 |
OVD-30-16 |
OVD-30-12 |
OVD-50-20 |
|
OVD-D-30/30 |
OVD-D-30/50 |
OVD-D-50/50 |
| Leistungsstärke (W) |
30 |
30 |
30 |
30 |
30 |
30×2 |
30×2 |
30×2 |
| Bewegungsdrehende Geschwindigkeit (U/min) |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
| Spitzenleistung von Mischer (W) ※ |
90 ※ |
90 ※ |
90 ※ |
90 ※ |
90 ※ |
90 ※ |
90 ※ |
90 ※ |
| Schrauben-externer Durchmesser (Millimeter) |
24 |
20 |
16 |
12 |
20 |
* |
* |
* |
| Ausgabeleistung (kg/h) |
1.4-50 |
0.9-40.3 |
0.3-12.3 |
0.1-3.8 |
0.2- 24 |
** |
** |
** |
| Speichertrichter (L) |
12 |
12 |
12 |
12 |
12 |
12×2 |
12×2 |
12×2 |
| Gang-Verhältnis |
30:1 |
30:1 |
30:1 |
30:1 |
50:1 |
30:1/30:1 |
30:1/50:1 |
50:1/50:1 |
| Maß |
| H (Millimeter) |
520 |
520 |
520 |
520 |
520 |
|
615 |
615 |
615 |
| W (Millimeter) |
610 |
610 |
610 |
610 |
610 |
1045 |
1045 |
1045 |
| D (Millimeter) |
335 |
335 |
335 |
335 |
335 |
335 |
335 |
335 |
| Gewicht (Kilogramm) |
15 |
15 |
15 |
15 |
15 |
33 |
33 |
33 |
Wir behalten uns das Recht vor, Parameter ohne vorherige Ankündigung zu ändern.
Anmerkungen:
(1) basieren alle Ausgabeleistungen von oben genannten Modellen auf Daten von der Schüttdichte 1.2kg/L, masterbatch Durchmessers 2-3mm in den Testkriterien des Dauereinsatzes, der nur als Referenz ist. Die max. Kapazität der Maschine ist abhängig von der Größe und der Zusammensetzung des Materials.
(2) „※“ bedeutet, dass Mischerbasis optional ist.
(3) „*“ ist Stände für externen Durchmesser der Schraube bis das vorgewählte Modell.
(4) „**“ hängt Stände für die Ausgabeleistung vom vorgewählten Modell, Daten des einzelnen Farbdosierers können ein Hinweis sein ab. Zum Beispiel: OVD-D-30-24, Ausgabeleistung 1.4-50kg/hr.
(5) Energie: 1ф, 115/230VAC, 50Hz, aber es ist 3ф, 230/400/460/575VAC, 50/60Hz beim mit Mischer ausgerüstet werden.

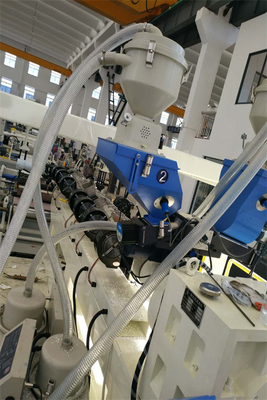

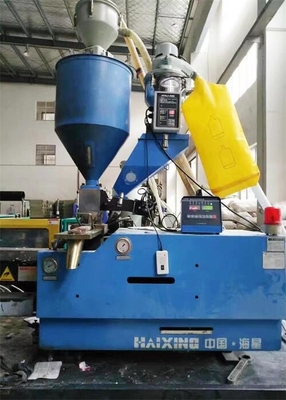

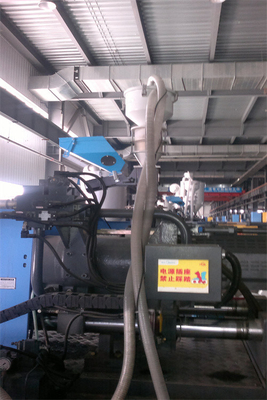

Anwendungs-Fall einzelne Farbvolumetrischen Dosierers für Spritzen
